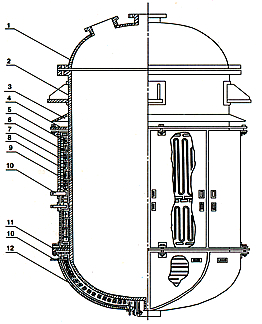

1、 釜壳 2、 釜体 3、 防水罩 4、 固定法兰 5、 碳化硅板 6、 电阻带 7、 保温层 8、 辐射屏蔽层 9、 加热器壳体 10、接线电极 11、固定釜加热器壳体环 12、加热器底壳

一、概述
     电加热反应釜是在吸收国内外先进技术的基础上研制的新型产品。它克服燃煤、燃油、燃气的反应釜污染大、自动化控温困难、精度差、存在安全隐患缺点。具有加热迅速、耐高温、耐腐蚀、无环境污染、自动化控温精度高、使用极为方便等优点。现广泛应用于制药、石油、化工、颜料、树脂、食品等行业。
二、反应釜电加热器分为两种模式
    第一种是采用法兰式管状电热元件倒插在反应釜夹套中加热导热油，将热能传输给反应釜中的化工原料。
    第二种方式是直接在反应釜中插入管状电热元件或在壁四周均匀分布电热管。这种模式称为内热式。内热式升温快、效率高。
　　还有一种模式是远红外电加热装置。即电加热器包裹住反应釜底部及中下部位进行加热。
    远红外电加热装置具有加热面积大，升温平稳而快，放热均匀，温度控制方便，可上、中、下分段控制，釜内釜壁温度易控制，对釜内物燃料无任何副作用，更不会出现物料碳化现象，运行无噪音，无污染，使用寿命长（30000小时以上），节能显著（28%以上）。加热器温度可在常温到800℃范围内任意设定。
　 　随着世界人类对环境保护意识重视，因“远红外电加热装置”解决了原始加热方式对生态环境的严重污染等问题，所以“远红外电加热装置”被国内有识知士共誉为“绿色加热装置”。
