总
述
可控硅电力控制器,目前在工业中已被广泛应用于各种电力设备中,诸如窑炉、热处理炉、电气高温炉、合成电炉、变换脱硫加热炉、热处理炉、热水炉、蒸汽锅炉、导热油炉、高周波机械、电镀设备、印染设备、涂装设备、射出机、押出机等,然而因为负载的不同,使用环境的限制,而又有各种不同的控制模式及各种追加配备,如相位控制,分配式零电位控制,时间比例可调式零位控制。基于此,本公司研制了P/E系列各种不同控制模式之电力控制器,以满足各用户的需要。
1.原理简介
可控硅电力控制器的基本原理是通过控制信号输入,去控制串在主回路中的可控硅(晶闸管)模组,改变主回路中电压的导通与关断,由此达到调节电压或功率的目的。控制器一般是由控制板加上主机(主回路)组成。
可控硅电力控制器又可分为调压器和调功器
采用相位控制模式的可控硅电力控制器可叫做调压器,由于触发控制回路采用了专用集成电路器件,明显提高了该调压器的稳定性和可靠性。具有体积小、重量轻、效率高、寿命长、控制灵活、调节平滑、三相对称性好、操作维修方便等一系列优点。克服了原可控硅调压器对电网冲击大,使用调节精度差的缺点。它可以方便地调节电压有效值,可用于电炉温度控制,灯光调节,非同步电动机降压软启动和调压调速等,也可用做调节变压器一次侧电压,代替效率低下的调压变压器。实属热控温或降压供电装置中最理想的设备。
采用零位控制模式的可控硅电力调节器可叫做调功器,它对交流电压的周波进行控制,通过控制负载电压的周波通断比来控制负载的功率,多用于大惯性的加热器负载。采用这种控制,即实现了温度控制,又消除了相位控制时带来的高次谐波污染电网,不过控制精度有所降低。

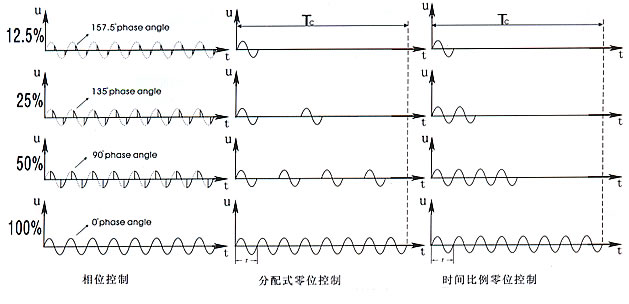

2.控制模式。综观国内外可控硅电力控制器产品,控制模式无非就是两种:相位控制和零位控制(分配式零位控制、时间比例零控制)。三者之间的比较请看以下图表。
相位控制:作用于每一个交流正弦波,改变正弦波每个正半波和负半波的导通角来控制电压的大小,进而可以调节输出电压和功率的大小。
零位控制:在设定的周期Tc内,Tc通常为一秒,触发信号使主回路接通几个周波(几个完整的正弦波),再断开几个周波(几个完全的正弦波),改变晶闸管在设定周期内的通断时间比例,以调节负载交流电的平均功率,即可达到调节负载功率的目的。
根据输出电压分布的不同,零位控制又分为分配式零位控制,既在Tc周期内根据输出百分比平均分布周波;时间比例零位控制则在Tc周期内根据输出百分比连续接通几个周波,然后在Tc周期剩余的时间内连续关掉几个周波。
优劣性比较:
控制模式 |
优 点 |
缺 点 |
相位控制 |
1. 控制精度高
2. 任何负载皆可控制
3.
可做各种控制变化 |
1.
控制不当易造成电
磁干扰,须加装各种
防制措施
2.
费用较高 |
时间比例零位控制 |
1. 无电磁干扰
2.
构造较简单
3. 费用较低 |
1. 只能控制纯阴性负载
2. 负载较易受冲击
3.
控制精度较低 |
分配式零位控制 |
1. 无磁干扰
2.
构造较简单
3.
费用较低
4. 控制效果比时间比
例零位控制优异 |
1.
只能控制纯阴性负载
2. 负载较易受冲击
3. 控制精度较低 |
3.技术指标
1、控制方式: 自动(仪表P、I、D)控制)/手动
2、输入电源电压: 380V、三相、50HZ
3、负载性质和连接形式:电阻性Y/△接法
4、调压范围:
0~380V输出连续可调
5、最大负载功率:
2000KW(三相)
6、最大负载电流:
3000A(每相)
7、冷却方式: 风冷或水冷
8、控温范围及精度: 0~500℃、±1℃
9.控制输入信号: 三相移相脉冲

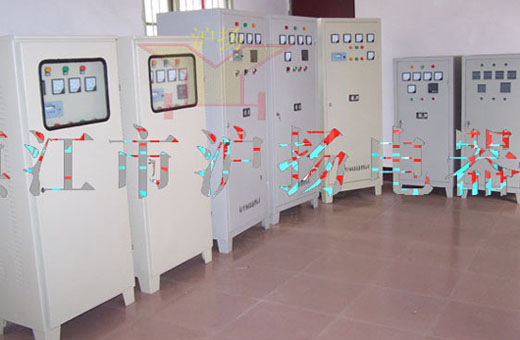

4.可控硅自动恒温控制柜工作原理
该控制柜采用智能型CUD3000型PID数字、温度调节仪、ZK-3可控硅调压器和大功率可控硅、热电偶组成测温、控制、调节回路。热电偶将电加热器的温度值转换毫安电流信号,送给CUD3000型PID数字温度调节仪,进行放大、比较后,CUD3000型PID的数码管即显示出测量的温度值,同时输出4-20mA电流,送给ZK-3可控硅电压调整器,可控硅电压调整器随着4-20mA电流的变化,自动改变输出脉冲的宽度,来控制可控硅输出电压的高低,达到自动控制电炉介质的温度。当温度显示值远低于设定值时,CUD3000型PID调节仪输出20mA
电流,控制ZK-3输出,使可控硅导通,加热器加热。当温度显示值高于设定值时,CUD3000型PID调节仪输出0mA电流,
ZK-3无触发脉冲输出,使加热器不加热。当温度显示值接近设定值时,CUD3000型PID调节仪的输出电流按P、I、D规律变化,达到电炉的温度与需要的功率基本相匹配,形成一条波动很小的较平滑的升温曲线,确保本控制柜具有良好的控制精度和调节特性。还可运用智能PID温度控制器中的模糊控制功能与自整定PID系统结合,控制精度可达到±1℃~±0.1℃、
ZK-3可控硅电压调制器有2种工作方式:即“手动”与“自动”工作方式。当在“手动”工作方式时,CUD3000型PID调节仪的输出电流对
ZK-3不起作用,这时调节
ZK-3的“移相调节度盘”,即可改变输出电压的大小。当在“自动”工作方式时,CUD3000型PID调节仪输出4-20mA电流,控制
ZK-3的输出脉冲宽度,来控制可控硅输出电压的高低,达到自动控制电炉介质的温度,可控硅主回路用一对电器性能相同的可控硅反向并联使用,改变可控硅的导通角,控制输出电压的大小,起交流调压器的作用。
