储油罐电加热器分为三种型式:

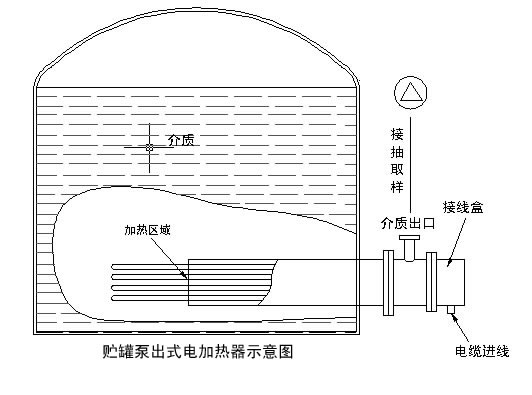

1、贮罐泵出式
泵出型电加热器主要适用于加热贮罐内各种粘性介质,使之局部变稀后可以用泵顺利抽取。
优点:仅对需要泵出的介质进行局部加热即可操作,热启动快,用电负荷小,无须对整个贮罐内介质全部加热,改变了让罐内介质整体加热而长时间等待发油作业的传统方式,而采用发多少量油就加热多少油的模式。大大节约能源,提高了泵出粘性介质的效率。
2、贮罐外套式
作用与特点:
适用于各种贮罐、槽车。如炼油厂、油库、海上平台油库等粘性介质的加热、保温、防凝、减阻。外套式贮罐分普通型和防爆型两种
结构形式有两种:电热炉芯、夹套。整个安装在罐体底部,夹套内装有导热较好的导热油作传热介质,炉芯可拆卸更换。另一种形式是用特殊的陶瓷件作为绝缘材料,以镍铬丝作为发热元件,以碳钢或不锈钢管作护套的电加热产品,它取代了传统的蒸汽、热水等加热方式,电加热器具有安全可靠,维护方便、高效节能等优点,是一种理想的加热设备。贮罐式电加热器具有以下几个特点:
1)加热器表面负荷低,使用寿命长,不需日常维护,更换发热芯不影响 罐体正常工作。
2)能量传输效率高,节能显著,无任何污染。
3)具有超温保护装置,能在I区、II区爆炸性气体危险场所正常工作。
4)结构坚实耐用。
一般功率密度可根据粘度大小,确定功率密度在0.8W/㎝2~1.4W/㎝2。
3、贮罐浸入式
由法兰组成电加热管组,直接插入容器内,电热管与加热介质直接接触进行加热。一般以电热管密度较大,表面负荷较小为宜。
